OE:MR307039 Resumen de la hoja técnica del sensor ABS Hyundai (Manual de mantenimiento 2025)

2025-05-19

1. FORMULARIO DE

Clasificación

Parámetros/Descripción

MÉTODOS DE ENSAYO/NOTAS

Número de OE

MR307039


Modelos compatibles

Hyundai i30 (2021-2025), Tucson (2020-2025), Santa Fe (2022-2025)

El año específico puede necesitar verse por separado debido a las diferencias de configuración regional

Tipo de sensor

Sensor de efecto Hall activo (salida de señal digital)

Incompatible con sensores magnetorresistivos, no mezclar

Nivel de protección

IP6K9K (protección contra el polvo, alta presión/alta temperatura de agua pulverizada)

El enchufe está equipado con un anillo de sellado de silicona, la instalación debe asegurarse de que no hay daño

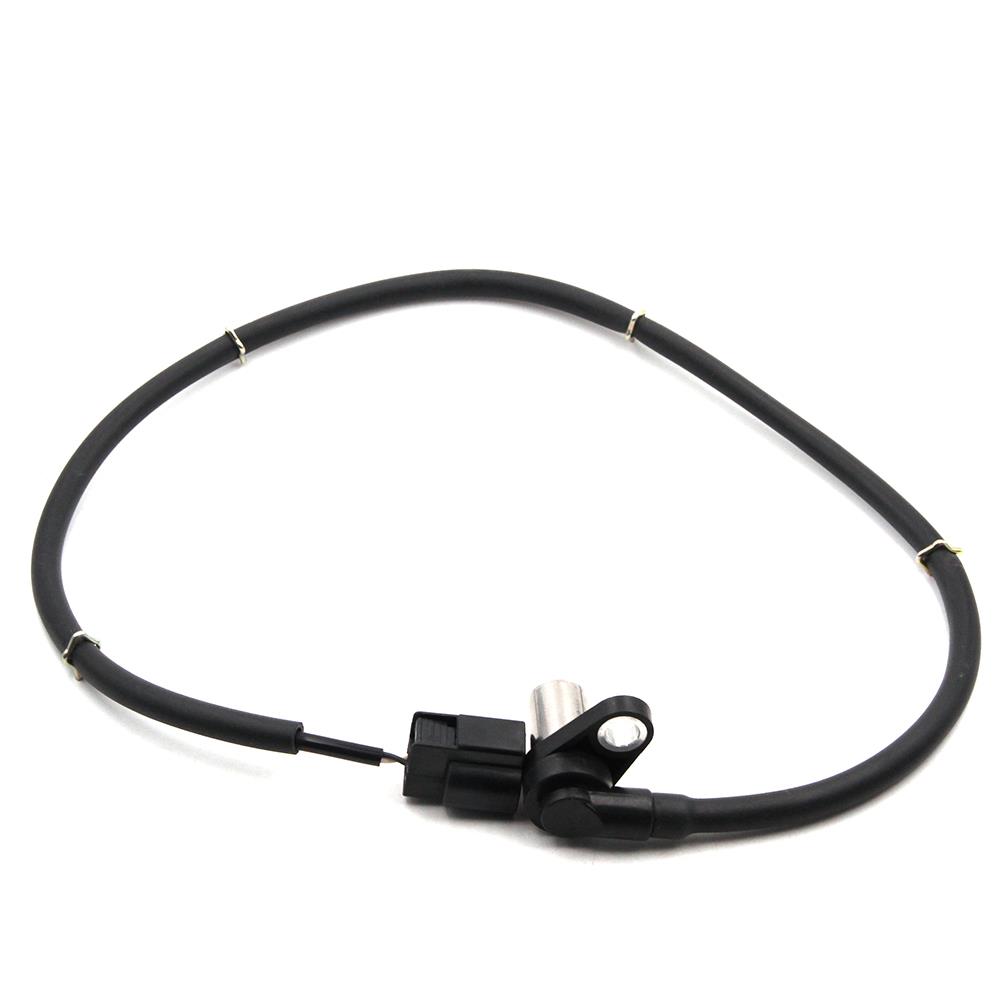

ABS SENSOR 5S11155.jpg



2. LISTA DE CARACTERÍSTICAS TÉCNICAS

Características eléctricas

Parámetros

Especificación

Condiciones de prueba

Tolerancias

Observaciones

Voltaje de funcionamiento

9-16 V DC

Encienda el interruptor de encendido y mida la tensión entre el cable de alimentación y tierra

±0.5V

Por debajo de 9V puede causar distorsión de la señal

Resistencia estática

900-1100Ω

Desconecte el enchufe y mida la resistencia en ambos extremos del sensor en un ambiente de 20

± 50 Ω

Si está fuera del rango, reemplace el sensor

Resistencia dinámica (carga)

220-380Ω

Conecte el módulo de control ABS para la medición en línea

±20Ω

Existe el efecto de la impedancia del arnés

Amplitud de la señal

0.5V (pico a pico)

Prueba con osciloscopio, velocidad de la rueda 30 km/h

No se permite atenuación

Si la amplitud es demasiado baja, compruebe el espacio de aire o el engranaje anular

Rango de frecuencia de señal

5 Hz-2,5 kHz

La velocidad corresponde a la velocidad de la rueda (0-200 km/h)

Incremento lineal

Los cambios no lineales pueden ser causados por excentricidad o daño en el engranaje anular

Propiedades mecánicas

Parámetros

Especificación

Condiciones de prueba

Tolerancias

Observaciones

Momento de instalación

8-10 Nm (pernos hexagonales M6)

Limpiar el hilo y aprietarlo con una llave dinamométrica preestablecida

± 0,5 Nm

El exceso de los valores límite puede provocar la ruptura de la carcasa del sensor

Requisitos de espacio de aire

0.3-1.2mm

Medición multipunto con calibrador no magnético (intervalo de 90° de engranaje anular)

Desviación de punto único 0.1mm

El espacio de aire desigual requiere inspección del alojamiento del rodamiento o la instalación del engranaje anular

Longitud del sensor

82 ± 0,5 mm (incluido el enchufe)

Medida con un calibre vernier

——

La diferencia de longitud de la sección secundaria puede afectar a la dirección del arnés

Tipo de enchufe

AMP Superseal 1.5 Series (enchufe impermeable de 4 pines)

Código de color del enchufe: gris

——

No modifique la definición de los pines del enchufe

Adecuación ambiental

Parámetros

Especificación

Condiciones de prueba

Observaciones

Temperatura de funcionamiento

-40°C a +125°C

Prueba de ciclo de alta y baja temperatura (-40 ~ + 125 , 5 ciclos)

Fluctuación de señal 5%

Tolerancia a la vibración

10-2000 Hz, 2.5 g (XYZ tres ejes)

2 horas de vibración continua por eje

Sin daño estructural, señal estable

Corrosión por niebla salina

720 horas (solución de NaCl al 5%)

Cumple con la norma ISO 9227

El revestimiento de la carcasa no se desprende y funciona correctamente

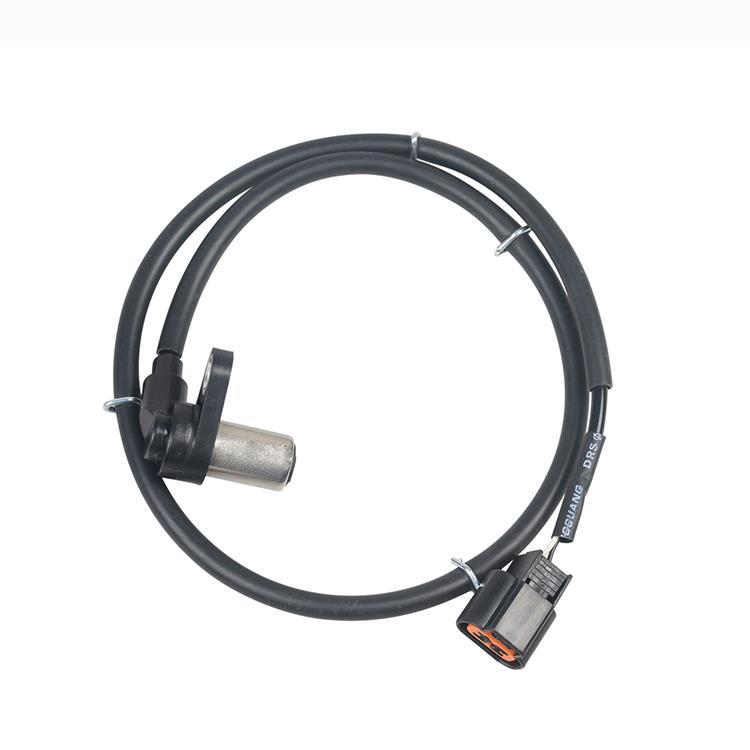

ABS SENSOR MR307038.jpg



3. Diagnóstico de fallas y análisis de señales

Código de falla (DTC) y contramedidas

Códigos de diagnóstico de problemas

DESCRIPCIÓN DEL

Solución de problemas paso a paso

C0200

Circuito del sensor encendido/apagado

1. Comprobar la oxidación del enchufe

2. Mida la conducción del arnés de cables (resistencia < 1Ω)

3. Reemplace el sensor

C0210

Interrupción intermitente de la señal

1. Compruebe si el espacio de aire es demasiado grande

2. Limpie el engranaje anular y compruebe los dientes faltantes

3. Verifique las fuentes de interferencia electromagnética (como líneas de alto voltaje)

C0255

Error de sincronización del engranaje anular

1, medir la salida radial del engranaje anular (estándar 0.3mm)

2. Reemplace el engranaje anular deformado

Análisis de forma de onda de señal

Tipo de onda de onda

Características

Posibles causas

Onda cuadrada normal

Amplitud estable al menos 0,5 V y frecuencia que varía linealmente con la velocidad del vehículo

——

Atenuación de amplitud

La amplitud es inferior a 0.3V y la parte inferior de la forma de onda está borrosa

El espacio de aire es demasiado grande, la contaminación del cabezal del sensor, la corrosión del engranaje anular

Abandono escolar

Sin formas de onda o pulsos aleatorios

Arnés roto, enchufe desconectado, daño interno del sensor

Salto de frecuencia

Mutación de frecuencia, relación inalámbrica

El engranaje anular es excéntrico, la separación del cojinete es demasiado grande y la señal de velocidad de rotación es perturbada

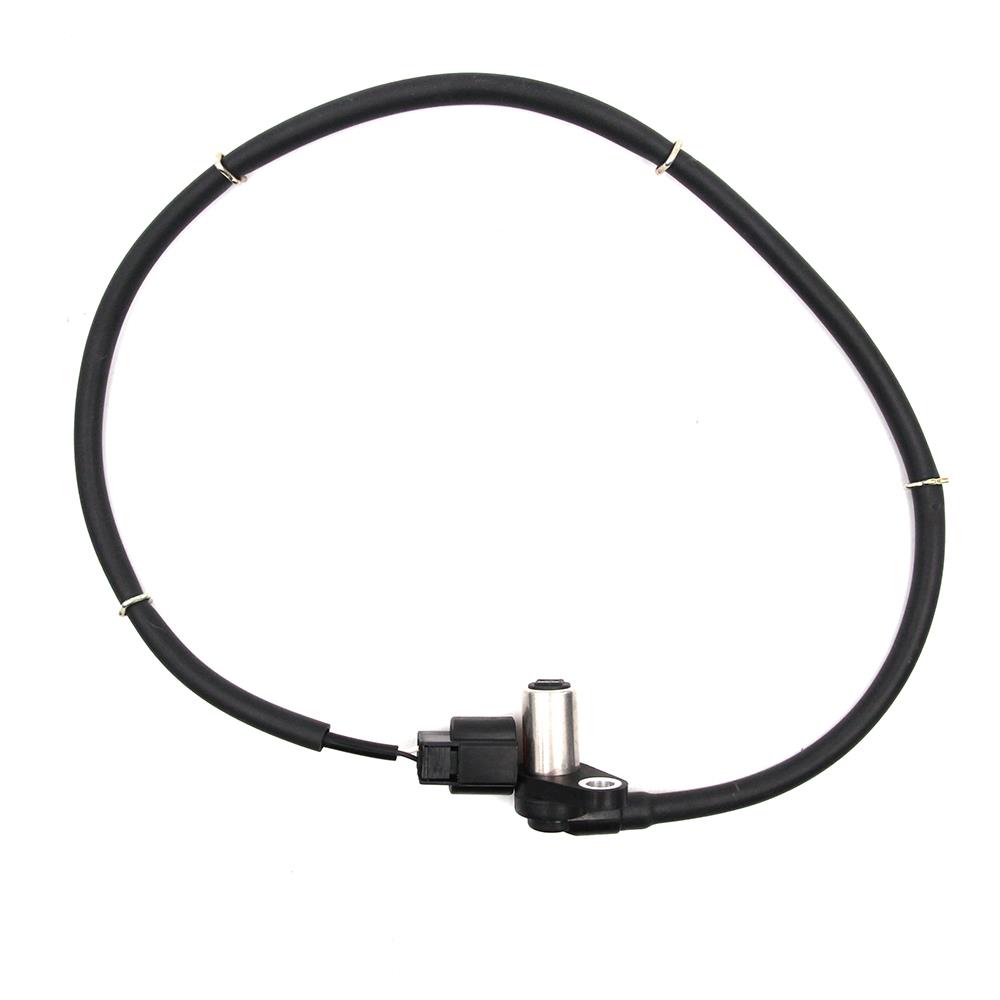

ABS SENSOR MR307039.jpg





4. Proceso de prueba de instalación

Inspección antes de la instalación:

Comprobar la integridad de la corona dentada (falta de dientes, deformaciones, suciedad).

Mida la resistencia estática del sensor (900-1100 Ω).

Ajuste del espacio de aire:

Usando un tapón de nylon, haga girar el neumático al menos 3 veces para obtener un valor promedio (ideal 0,5-0,8 mm).

Prueba dinámica:

Conecte el instrumento de diagnóstico y ejecute la prueba de carretera a 40 km/h para confirmar que no hay alarma ABS y la señal de velocidad de la rueda está sincronizada.
